什么是引線鍵合?芯片引線鍵合保護膠用什么比較好?

發布時間:2025-06-04 15:33:42 責任編輯:漢思新材料閱讀:190

引線鍵合的定義--什么是引線鍵合?

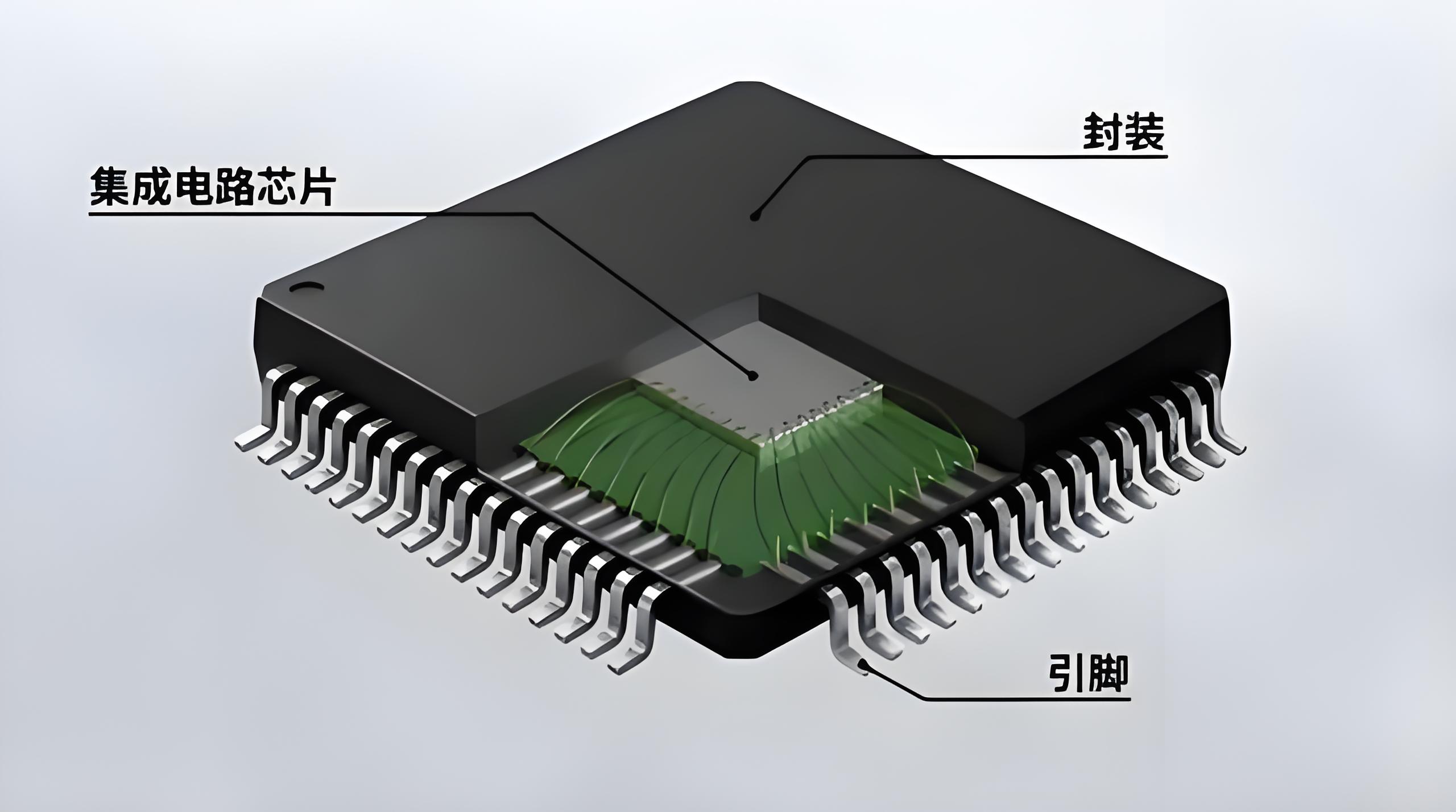

引線鍵合(Wire Bonding)是微電子封裝中的關鍵工藝,通過金屬細絲(如金線、鋁線或銅線)將芯片焊盤與外部基板、引線框架或其他芯片的焊區連接,實現電氣互連。其核心原理是利用熱、壓力或超聲波能量,使金屬引線與焊盤表面發生原子擴散或電子共享,形成原子級結合。這一過程確保了芯片內部電路與外部引腳之間的可靠電信號傳輸,是芯片封裝中不可或缺的步驟。














芯片引線鍵合保護膠的推薦



在引線鍵合后,保護膠用于固定引線、防止振動或熱應力導致的斷裂,并隔離外部環境(如濕氣、化學腐蝕)。以下是推薦的芯片引線鍵合保護膠類型及其特點:





UV固化膠(紫外線固化膠)

特點:

快速固化:在紫外線照射下數秒內固化,適合自動化生產線。

高透明度:不影響芯片的光學性能(如光電器件)。

低收縮率:固化后體積變化小,減少對引線的應力。

良好粘接力:對金屬引線和芯片表面附著力強。

應用場景:

消費電子(手機、電腦)、光電器件(LED、傳感器)等對固化速度和光學性能要求高的領域。



環氧樹脂膠(如漢思的HS700系列金線包封膠)

特點:

高強度:提供優異的機械保護,防止引線斷裂。

耐溫性:可在-50°C至150°C范圍內穩定工作。

耐化學性:抵抗濕氣、鹽霧等腐蝕。

應用場景:

汽車電子、工業控制等對可靠性要求高的領域。



有機硅膠

特點:

柔韌性:適應熱膨脹系數差異,減少應力集中。

耐溫性:工作溫度范圍廣(-60°C至200°C)。

低應力:對芯片和引線施加的應力小。

應用場景:

高功率器件、航空電子等對熱管理和柔韌性要求高的領域。



聚酰亞胺膠

特點:

耐高溫:可長期在250°C以上使用。

電氣絕緣性:提供優異的絕緣性能。

耐輻射:適用于航空航天等極端環境。

應用場景:

航空航天、軍事電子等對耐溫性和絕緣性要求高的領域。

保護膠選擇的關鍵因素



固化方式:

UV固化膠適合高速生產線,環氧樹脂膠和硅酮膠可能需要熱固化或雙組分混合固化。



耐溫性:

根據芯片的工作溫度選擇合適的膠水,例如汽車電子需選擇耐高溫的環氧樹脂或硅酮膠。



機械性能:

高振動環境需選擇高強度、低收縮率的膠水(如環氧樹脂)。



電氣性能:

高頻電路需選擇低介電常數和低損耗的膠水(如聚酰亞胺)。



成本與工藝兼容性:

UV固化膠成本較低且工藝簡單,適合大規模生產;而高性能膠水(如聚酰亞胺)成本較高,但適用于特殊應用。



總結

在實際應用中,引線鍵合保護膠需根據芯片的具體應用場景(可靠性等級、封裝類型、生產條件),工作環境、性能要求和成本預算,選擇最合適的保護膠類型。建議結合工藝參數(如固化時間、粘度)和認證標準進一步篩選。了解更多用膠解決方案,可以咨詢漢思新材料相關工程技術人員。
