人形機器人底部填充膠（Underfill）應用指南
人形機器人結構復雜、運動劇烈，其早期故障中超過60%與焊點失效相關，而底部填充膠（Underfill）應用不當是主要原因之一。通過在關鍵芯片底部填充特種膠水，可大幅提升焊點抗振動、抗沖擊、抗熱應力能力，從而顯著降低故障率、延長使用壽命。
一、主控芯片（CPU/AI芯片）底部——機器人的“大腦”
? 典型元件：BGA/CSP封裝的主控芯片、AI推理芯片、存儲器。
? 失效風險：芯片與PCB熱膨脹系數（CTE）差異大，加上整機振動，焊點易因熱應力與機械應力疲勞開裂。
? 實測數據：未填充的芯片在500次高低溫循環后焊點開裂率超62%。
? 實操建議：
? 選用高流動性、低CTE、高Tg（玻璃化轉變溫度）的底部填充膠；
? 環繞芯片邊緣均勻點膠，利用毛細作用完整填充；
? 采用分段固化，減少內應力。
二、關節伺服驅動芯片底部——高振動核心區
? 典型元件：肩、肘、腕、髖、膝、踝等關節中的BGA驅動芯片。
? 失效風險：關節高頻運動產生持續振動與沖擊，焊點極易疲勞斷裂，導致關節卡頓、力矩異常。
? 案例佐證：某雙足機器人膝關節抖動，排查確認為驅動芯片焊點開裂，補膠后問題解決。
? 實操建議：
? 選用高韌性、高斷裂伸長率的底部填充膠；
? 確保膠體覆蓋全部焊點，不留死角；
? 控制膠層厚度，避免影響關節靈活性。
三、力矩/位置傳感器芯片底部——精準控制的關鍵
? 典型元件：關節力矩傳感器、編碼器、位置傳感器芯片。
? 失效風險：焊點微小密集，對振動與熱應力極度敏感，一旦松動將導致動作失準、力矩漂移。
? 實操建議：
? 使用低粘度、低應力、高精度型底部填充膠；
? 精準控制膠量，避免溢膠遮擋感應區域；
? 固化后進行高低溫與功能測試，確保信號穩定。
四、視覺與環境感知芯片底部——機器人的“眼睛”
? 典型元件：雙目視覺芯片、深度攝像頭處理芯片、紅外避障芯片。
? 失效風險：安裝位置運動頻繁，且長期工作發熱，熱應力集中，易導致識別延遲、畫面抖動。
? 案例佐證：某品牌機器人視覺卡頓，確認為視覺芯片焊點熱裂，補膠后恢復。
? 實操建議：
? 選用柔韌性好、低應力的底部填充膠；
? 沿芯片四周均勻施膠；
? 嚴防膠水污染光學元件。
五、電源管理與電池管理芯片底部——高功耗熱區
? 典型元件：電源管理IC、電池保護芯片、功率MOS管。
? 失效風險：大電流、高頻開關導致劇烈溫變，疊加機身振動，焊點故障率比涂膠產品高3–5倍。
? 實操建議：
? 選用導熱型、阻燃型底部填充膠，輔助散熱；
? 全面覆蓋功率器件區域；
? 耐溫范圍建議滿足 -40℃~125℃。
六、柔性電子皮膚與軀干控制板——新興與中樞區域
? 典型元件：
? 柔性電子皮膚中的傳感器陣列與柔性電路板連接點；
? 腰部/軀干核心控制板上的通信與控制芯片。
? 失效風險：
? 電子皮膚反復拉伸彎曲，焊點易疲勞；
? 軀干控制板雖負載不高，但長期低頻振動仍致焊點失效。
? 實操建議：
? 電子皮膚：使用柔性、可拉伸的底部填充膠，隨皮膚形變不開裂；
? 軀干控制板：采用通用型底部填充膠，批量生產建議自動化點膠，固化后進行振動測試驗證。

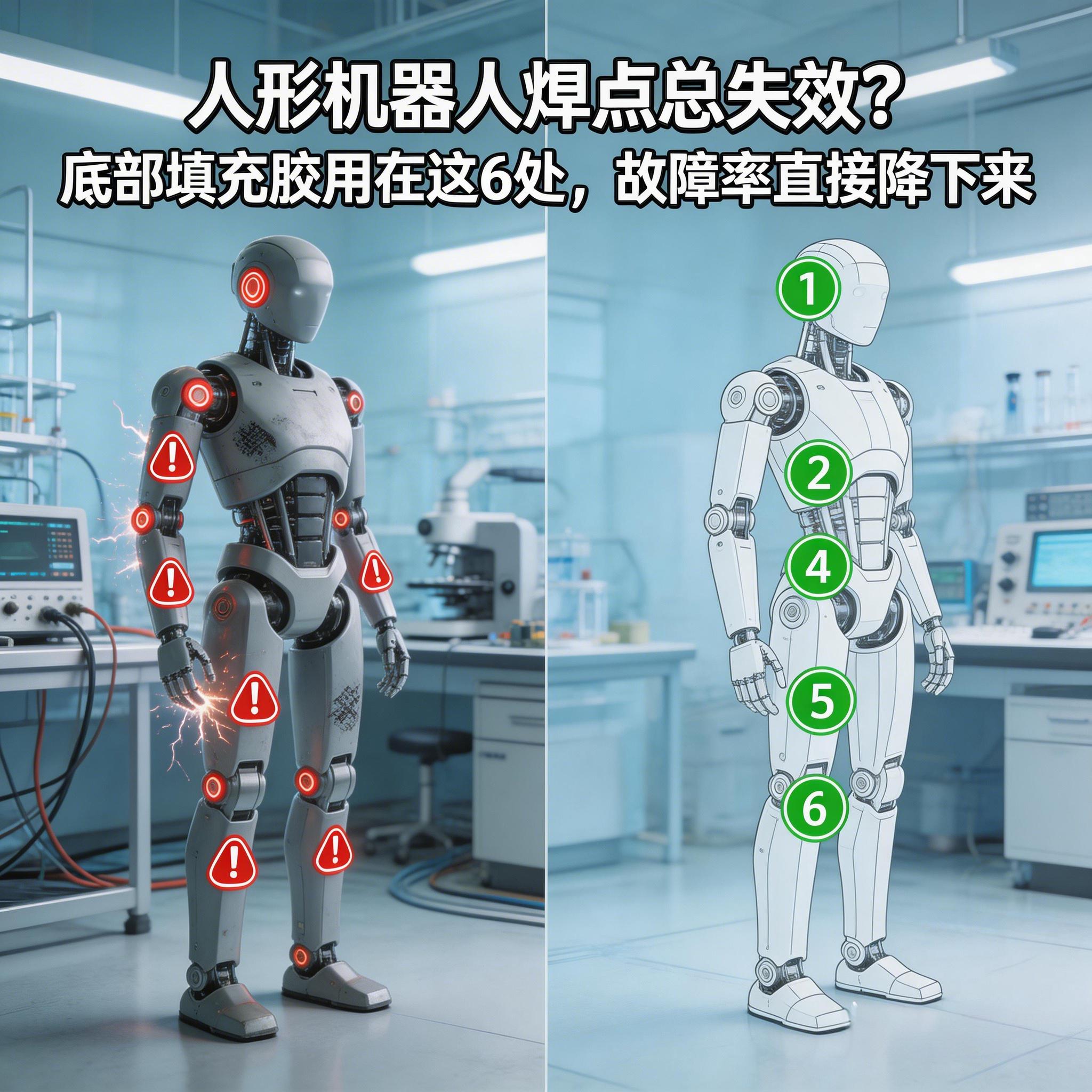

總結：6大必涂部位一覽表
部位 | 典型元件 | 主要風險 | 用膠建議 |
主控芯片 | CPU、AI芯片、存儲器 | 熱應力+振動 | 高Tg、低CTE、高流動性 |
關節驅動芯片 | BGA伺服驅動IC | 高頻振動、沖擊 | 高韌性、抗彎折 |
傳感器芯片 | 力矩/位置傳感器 | 微小振動、精度敏感 | 低粘度、低應力 |
視覺芯片 | 攝像頭、深度傳感器 | 熱循環+運動振動 | 柔韌、低污染風險 |
電源管理芯片 | 電源IC、MOS管 | 高熱+振動 | 導熱、阻燃、寬溫域 |
柔性皮膚/軀干板 | 柔性傳感器、控制IC | 拉伸疲勞/低頻振動 | 柔性膠 / 通用型膠 |
漢思新材料最后提醒
? 省膠=省命：一顆芯片幾十元，一點膠幾毛錢，但焊點失效可能導致整板報廢、售后成本飆升。
? 測試驗證不可少：打樣階段務必進行振動、跌落、高低溫循環測試，并用顯微鏡檢查焊點。
? 工藝規范是關鍵：點膠路徑、膠量、固化曲線需嚴格按膠水廠商建議執行，避免氣泡、空洞、固化不全。
找準位置、選對膠水、規范施工——這6個部位做好底部填充，人形機器人的可靠性將實現質的飛躍。
